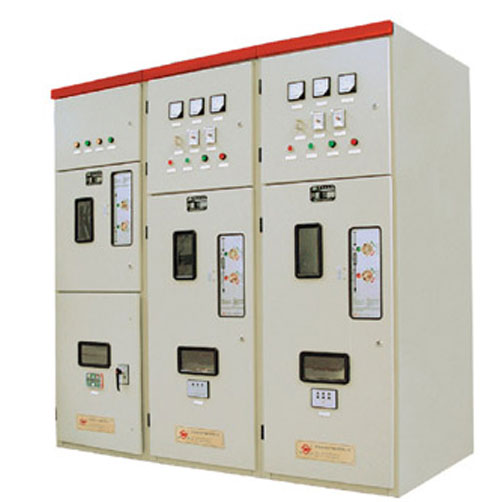

HXGN□-12型環網開關柜
HXGN-12型單元式交流金屬封閉開關設備（以下簡稱單元柜），是東盟公司引進國外先進技術并按照國內農電及城網改造之要求而自行設計、研制成功的新一帶高壓電器產品。經嚴格的型式試驗和長期試運行考核，各相性能指標全部達到IEC298和GB3906標準。單元柜的主開關、操作機構及元器件采用東盟公司VS1真空開關，。柜體采用進口覆鋁鋅板經數控機床加工后鉚接而成，防護等級達到IP3X，并有可靠的機械聯鎖和防誤操作功能。本品具有體積小，重量輕、外形美觀、操作簡便、長壽命、高參數、無污染、少維護等極其顯著的特點。
1、用途
HXGN-12型單元式交流金屬環網開關設備，適用于交流50HZ、12KV的電力系統中，作為電能的接受和分配之用。
2、使用條件
A、海拔高度不超過1000m
B、周?chē)諝鉁囟龋荷舷蓿?0℃
下限－25℃
C、相對濕度：日平均值不大于95％
月平均值不大于90％
D、周?chē)諝獠皇芨g氣體或可燃性氣體、水蒸氣等明顯污染；
E、無經常性的劇烈振動。

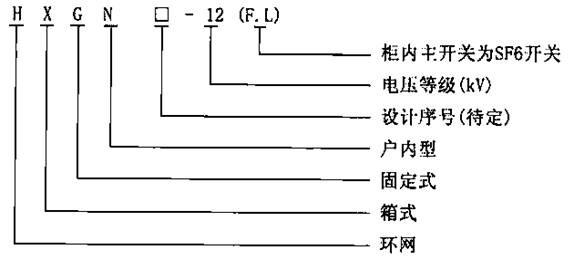

3、高壓開關柜廠家產品型號及含義
4、執行標準
GB311.1-1997 高壓輸變電設備的絕緣配合
GB1985-1989 交流高壓隔離開關和接地開關
GB3804-1990 3－63 kV交流高壓負荷開關
GB3309-1989 高壓開關設備在常溫下的機械試驗
GB3906-1991 3－35kV交流金屬封閉開關設備；
GB/T11022-1999 高壓開關設備和控制設備標準的共用技術要求
GB/T13384-1992 機電產品包裝通用技術條件
GB/T16926-1997 交流高壓負荷開關－熔斷器組合電器
GB/T16927.1-1997 高電壓試驗技術
DL/T404-1997 戶內交流高壓開關柜訂貨技術條件
DL/T593-1996 高壓開關設備的共用訂貨技術導則
IEC 420 ：1990 高壓交流負荷開關—熔斷器的組合電器
5、參數
5.1單元柜
| 序號 | 名稱 | 單位 | 參數 | ||
| 1 | 額定電壓 | kV | 12 | ||
| 2 | 主母線額定電流 | A | 630 | ||
| 3 | 額定電流 | A | 630 | ||
| 4 | 額定頻率 | Hz | 50 | ||
| 5 | 額定短時耐受電流 | kA | 25 | ||
| 6 | 額定短路持續時間 | s | 3 | ||
| 7 | 額定峰值耐受電流 | kA | 63 | ||
| 8 | 額定短路關合電流 | kA | 63 | ||
| 9 | 額定有功負載開斷電流 | A | 630 | ||
| 10 | 額定閉環開斷電流 | A | 630 | ||
| 11 | 額定電纜充電開斷電流 | A | 10 | ||
| 12 | 額定絕緣水平 | 額定雷電沖擊耐受電壓（峰值） | 相間，相對地, | kV | 75 |
| 斷口 | 85 | ||||
| 1min工頻耐受電壓（有效值） | 相間，相對地 | 42 | |||
| 斷口 | 48 | ||||
| 13 | 主回路電阻 | μΩ | ≤400 | ||
| 14 | 機械壽命（負荷開關） | 次 | 5000 | ||
| 機械壽命（接地開關） | 2000 | ||||
| 15 | 輔助回路1min工頻耐受電壓 | kV | 2 | ||
| 16 | SF6氣體額定壓力(20℃表壓) | MPa | 0.045 | ||
| 17 | 防護等級 | IP3X | |||
5.2高壓限流熔斷器性能、參數見表
| 型號 | 額定電壓 | 熔斷器額定電流 | 熔斷件額定電流 | 額定開斷電流 |
| XRNT | 12KV | 40 | 6.3，10，16，20，25，31.5，40 | 31.5 |
| XRNT | 100 | 50，63，71，80，100 | 31.5 | |
| XRNT | 125 | 125 | 31.5 |
5.3避雷器性能參數見表
| 型號 | 額定電壓 | 系統運行電壓 | 直流1mA參考電壓 | 放電電流殘壓 |
| HY5WZ－17/50 | 17KV | 11.5KV | 不小于24 | 50KV |
5.4總體結構概述
5.4.1環網柜由外殼、真空開關、接地開關、儀表室、母線及其它電氣元器件和輔助元件組成，負荷開關布置在外殼的中上部，外殼由敷鋁鋅板折邊彎后組裝而成。
5.4.2環網柜三相排列按縱向結構布置，柜體之間的三相母線連接較為方便。
5.4.3儀表室位于環網柜的上部，室內可裝設電流表、電壓表、轉換開關、指示燈等元件，在儀表室底部可裝設二次回路的端子排等。
