KYN28-12型鎧裝移開式交流金屬封閉開關設備

高壓開關柜廠家

KYN28-12型鎧裝移開式交流金屬封閉開關設備（以下簡稱“開關設備”）它適用于三相交流50Hz,.3.6~12Kv電力系統，用于接受和分配電能并對電路實行控制，保護及檢測。

■ 符合標準

GB3906（3～35kV交流金屬封閉開關設備）。GB/T11022（高壓開關設備和控制設備標準的共用技術要求），IEC60298（額定電壓1kV以上50kV及以下交流金屬封閉開關設備和控制設備），DL/T404（戶內交流高壓開關柜訂貨技術條件）。

■ 正常使用條件

● 周圍空氣溫度：最高溫度+40℃，最低溫度-15℃；

● 濕度條件：日平均相對濕度：≤95％，日平均水蒸氣壓力不超過2.2kPa，月平均相對濕度：≤90％，月平

均水蒸氣壓力不超過1.8 kPa；

● 海拔高度：3000m及以下；

● 地震烈度：不超過8度；

● 周圍空氣不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；

● 無經常性的劇烈振動場所；

● 在超過GB3906規定的正常的環境條件下使用時，由用戶和制造廠商協商。

■ 主要技術參數

項目			單位	數據
額定電壓			KV	3.6、7.2、12
額定功率			Hz	50
斷路器額定電流			A	630、1250、1600、2000、2500、3150
開關設備額定電流			A	630、1250、1600、2000、2500、3150
額定短時耐受電流（4s）			kA	16、20、25、31.5、40
額定峰值耐受電流（峰值）			kA	40、50、63、80、100
額定短路開斷電流			kA	16、20、25、31.5、40
額定短路關合電流（峰值）	1min頻耐受電壓		kA	40、50、63、80、100
額定絕緣水平	雷電沖擊耐受電壓（峰值）	極間、相對地間	kV	24、32、42
	雷電沖擊耐受電壓（峰值）	斷口間	kV	24、32、48
		極間、相對地間	kV	40、60、75
		斷口間	kV	46、70、85
防護等級			外光為IP4X、隔離間、斷路器室門打開時為IP2X

■ 高壓開關柜廠家產品結構特點

● 開關設備結構見圖1；

● 完全金屬鎧裝，組裝式結構，組合方案廣；

● 柜體選用進口的敷鋁鋅鋼板，經CNC機床加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，且精度高、抗腐蝕、重量輕、強度高、零件通用型強；

● 可配裝國產的VS1系列或進口VD4系列真空斷路器，適用性廣，可靠性高，實現長年免維護；

● 手車設工作、實驗位置，各位置均有定位和顯示裝置，安全可靠；

● 各類手車按模數積木式變化，保證同規格車可自由互換，不同規格車絕對不能進入；

● 由專用運載車運送手車，操作輕便、靈活；

● 電纜室可安裝多達9根單芯電纜；

● 高可靠的連鎖裝置，完全滿足“五防”要求；

● 各高壓室均有泄壓通道，確保人身安全；

● 面門裝有觀察窗，可觀察室內元件工作狀態。

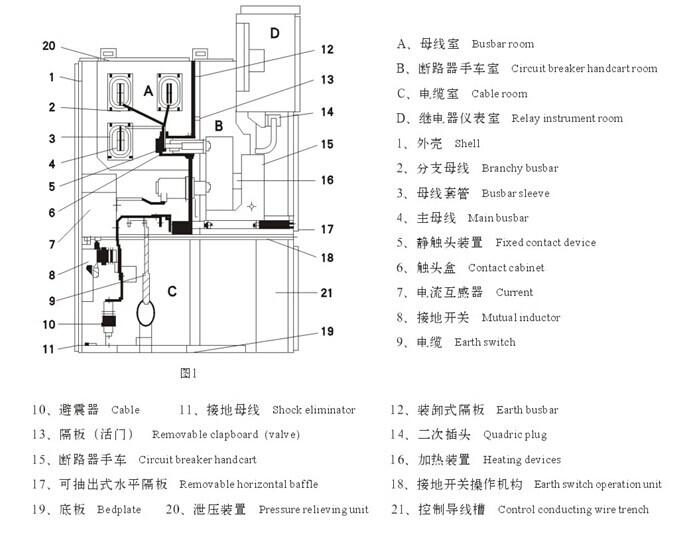

■ 開關設備結構示意圖

高壓開關柜廠家

■ 外型尺寸

高度B		2300（2200）（mm）
寬度A	分支小母線額定電流達到1250A，熱穩定電流40KA	800（mm）
寬度A	分支小母線額定電流1600A以上	1000（mm）
深度C	電纜進出線	1500（mm）
深度C	架空進出線	1660（mm）
