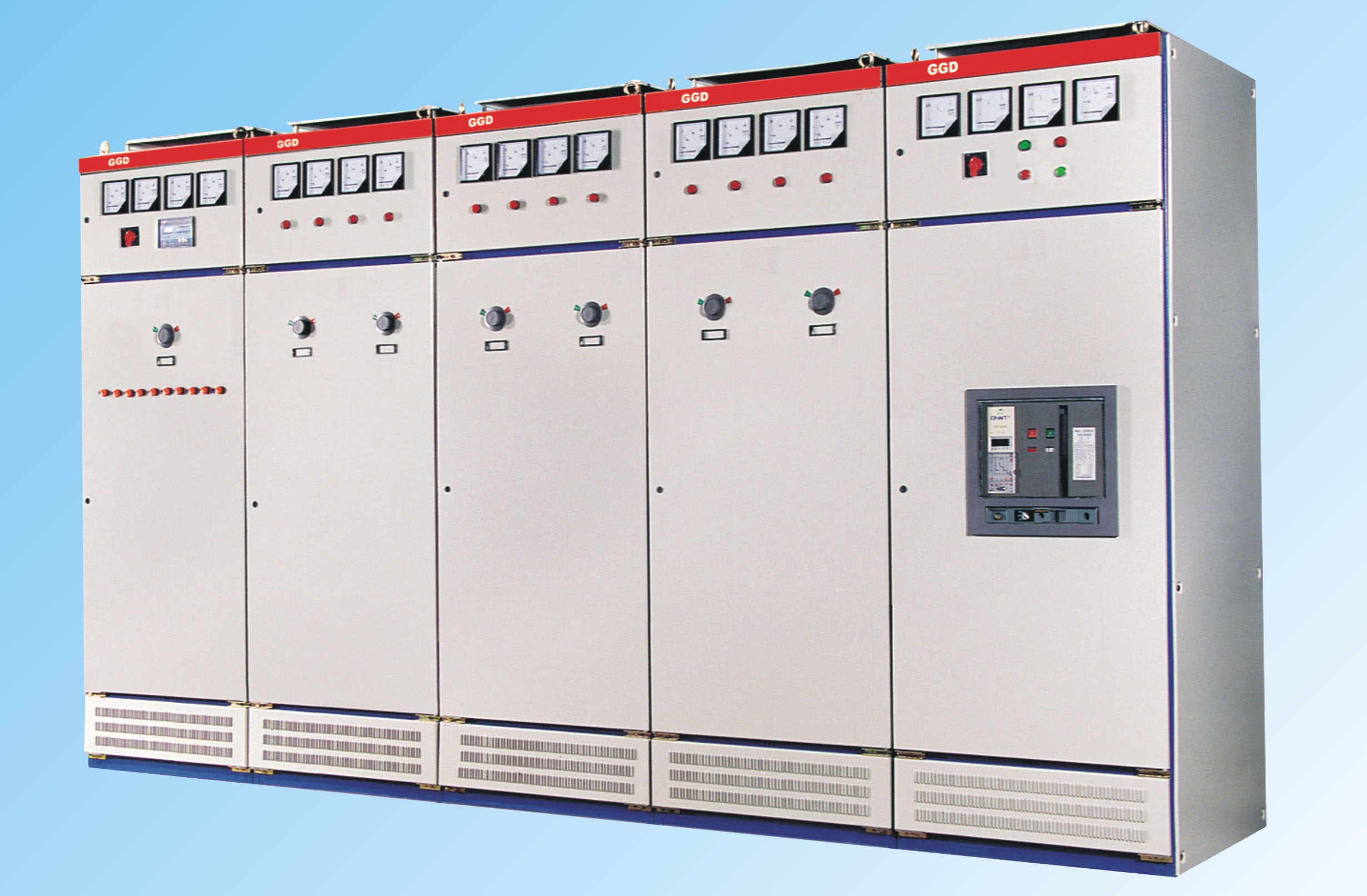

GGD固定式低壓配電柜

開關柜廠家


1. 概述

        GGD 型交流低壓配電柜是根據原能源部主管部門、廣大電力用戶及設計部門的要求,本著安全、經濟、合理、可靠的原則而組織聯合設計的新低壓配電柜,其廣泛地應用在發電廠、變電所、廠礦企業等電力用戶,在交流 50Hz,額定工作電壓 380 V,額定電流至3150A的配電系統,作為動力、 照明及配電設備的電能轉換、分配和控制中使用。


2.開關柜廠家的產品特點

        具有安全、經濟、合理、可靠的特點。廣泛用于發電廠、 變電站、工礦企業、礦山、車站、醫院、等場所;具有分斷能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性和實用 性強、結構新穎;額定電流可增加至 3150A,適合 2000kVA 以下的配電變壓器選用;柜內主要采用國內已能批量生產、工藝穩定的電氣元件。也可安裝進口元件;HD13BX和HS13BX型旋轉操作式刀開關是為滿足GGD柜獨特結構的需要而設計的專用元件。它改變了機構的操作方式,保留了老產品的優點,是一種實用型的電器元件;母線夾由高強度、高阻燃型PPO合金材料熱塑成型,絕緣強度高、自熄性能好; 構架用 8MF冷彎型鋼局部焊接組裝而成;柜體面漆選用靜電環氧粉末噴涂,附著力強、質感好,桔紋國際灰色;柜體的防護等級為 IP30,用戶也可以根據使用環境的要求在 IP30-IP40 之間選擇。


3.正常使用條件

a.周圍空氣溫度不高于+40℃,不低于-5℃。24h 內的平均溫度不得高于+35℃;

b.戶內安裝使用,使用地點的海拔不得超過 2000M;

c.周圍空氣相對濕度在最高溫度為+40℃時不超過 50%,在較低溫度時允許有較大的相對濕度,(例如 +20℃時為 90%)應考慮到由于溫度的變化可能會 偶然產生凝露的影響;

d.設備安裝時與垂直面的傾斜度不超過 5%;

e.設備應安裝在無劇烈震動的地方,以及不足使電器元件受到腐蝕的場所;用戶有特殊要求時可與制造廠協商解決。


4.符合標準

GB 7251.1 低壓成套開關設備和控制設備:第一部分型式試驗和部分型式試驗成套設備;

IEC60439—1 低壓開關設備和控制設備組件:第一部分,經過型式試驗和的部分型式試驗組件;

IEC60529 確定外殼的防護等級及相應標準。

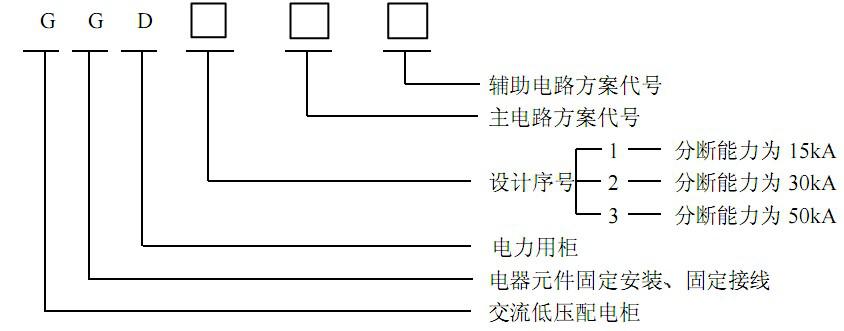

5.型號構成及意義

開關柜廠家

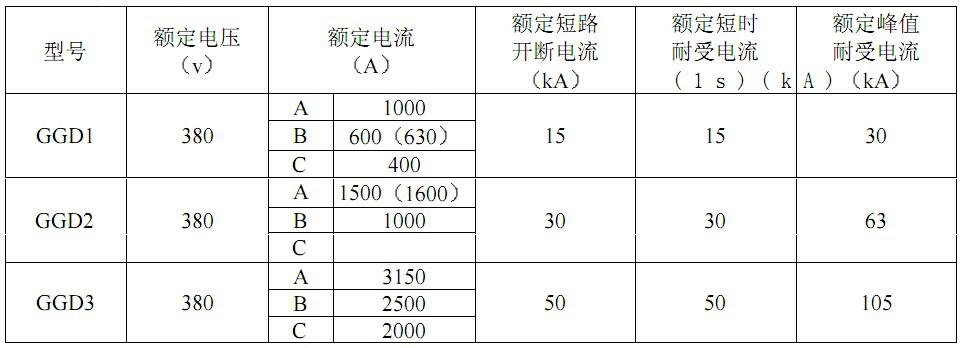

6.技術參數

開關柜廠家


7.產品結構

a、GGD 型交流低壓配電柜的柜體采用通用柜的形式,構架用 8MF 冷彎型鋼局部焊接組裝而成,構架零件及專用配套零件由型鋼生產廠配套供貨,以保證柜體的精度和質量。

b、通用柜的零部件按模塊原理設計,并有 20 模的安裝孔,通用系數高。

c、GGD 柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封的柜體自下而上形成一個自然通風道,達到散熱的目的。

d、GGD 柜按照現代工業產品造型設計的要求,采用黃金分割比的方法設計柜體外形和各部 分的分割尺寸,使整柜美觀大方、面目一新

e、柜門用轉軸式活動鉸鏈與構架相連,安裝、拆卸方便。門的折邊處均嵌有一根山型橡膠條,關門時門與構架之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。

f、裝有電器元件的儀表門用多股軟銅線與構架相連。柜內的安裝件與構架間滾花螺釘連接,整柜構成完整的接地保護電路。

g、柜體面漆選用聚脂桔形烘漆,附著力強,質感好。整柜呈亞光色調,避免了眩目效應,給值班人員創造了較舒適的視覺環境。

h、柜體的防護等級為 IP30,柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整, 柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
