三種低壓抽出式開關柜廠家的比較

發布日期：2016-04-22 00:00 來源：http://cqno1.com 點擊：

開關柜廠家

一、三種低壓抽出式開關柜廠家的比較

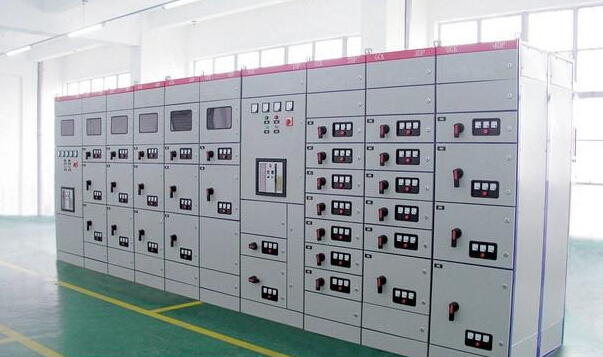

　　低壓抽出式開關柜沒有刀開關，縮小了元件安裝的空間，柜內增加了回路數，相同規格的抽屜可以互換使用，減少了停電時間，在低壓成套設備中應用廣泛。各種性能都超過了固定柜。市場暢銷的抽屜柜有三種，即：MNS型、GCS型和GCK（GCL）型。這三種低壓抽出式開關柜從外形上看基本相似，它們內部功能和單元結構都存在差異。

二、低壓成套開關設備自身的不足

　　我國的低壓成套開關設備雖然在產量和產值方面有了很大的提高，但產品品種和性能還遠遠不能滿足市場的需求，產品自身也存在這問題。

（一）材料

　　絕緣材料阻燃性不合格，致使低壓成套開關設備存在安全隱患。低壓成套開關設備主要導電體的銅排，經常導致載流量低、發熱。使裝置的實際載流量降低了，不能滿足裝置的設計要求。

（二）輔件

　　我國的一、二次接插件以及接線端子與國外也有不小的差距，致使低壓成套開關設備壽命短。

（三）元器件

　　元器件水平、質量良莠不一，部分假冒偽劣產品占領了市場，影響了我國低壓成套開關。

三、低壓抽出式開關柜對電氣性能的影響　

（一）絕緣性能

　　低壓抽出式開關柜的絕緣配合是按照設備的使用環境條件，安裝于供電系統位置，絕緣材料性能等因素決定最小電氣間隙和爬電距離。良好的絕緣對于保證電氣設備與線路的安全運行，防止人身觸電事故的發生是最基本的和最可靠的手段。柜內主母線絕緣采用比標準性能高的爬電距離和電氣間隙，用CTI值高的絕緣件等措施。為提高主電路的動熱穩定能力，設計了DCS系列專用的CMJ型組合式母線夾和絕緣支撐件，采用高強度、阻燃型的合成材料熱塑而成，絕緣強度高，自熄性能好，結構獨特，只需要調正積木式間塊即可適用不同規格的母線。

（二）柜體抗動熱穩定性能

　　柜體動熱穩定性能是生產商考慮的首位問題。在大電流的情況下，一旦出現短路，柜體應具備承受短路電流的能力，對柜體的結構強度要求很高，作為低壓柜的設計人員，首先應考慮水平主母排的固定方式及位置放置。如斷路器樁頭與銅母排搭接處（母排采用鍍銀處理）、注意連接部位緊固螺栓的壓力、測導體材料電導率是否滿足要求等等，但其接觸面積由于太小，使得接觸電阻太大發熱而使溫度過高。

（三）故障電弧的保護能力

　　電弧是一種氣體游離放電現象，也是一種等離子體。電弧的特點是溫度很高，電流很小，持續時間短，一旦出現擊穿點則會頻繁出現。電弧放電時，會產生大量的熱，能引燃周圍的易燃易爆品，造成火災甚至爆炸。線路上的電弧可分為兩種，一種是正常的操作弧，稱“好弧”；另一種是故障電弧，稱“壞弧”。故障電弧主要是由于電線等電氣絕緣老化、破損，空氣潮濕引起的空氣擊穿，或者電氣連接松動等原因造成的。電弧放電時，會產生大量的熱，能引燃周圍的易燃易爆品，造成火災甚至爆炸。

（四）抽屜開關設備的溫升

　　低壓抽出式開關柜抽屜開關設備的溫升，也是考查柜體結構設計的一個重要指標。柜內的溫升與外殼的安裝形式、外殼的尺寸、是否帶通風槽以及通風槽的大小，內部水平隔板數，元器件的有效損耗及抽屜單元個數等參數有關。抽出式柜的通風設計中功能單元部分的通風很重要。

四、低壓抽出式開關柜抽屜功能單元

　　低壓抽出式開關柜抽屜功能單元由若干功能部件構成，能夠保證抽屜有連接、試驗、分離三種位置。抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。抽屜機構的結構與電氣聯鎖性能關系密切，合閘狀態不能拉出抽屜，抽屜拉出位置不能合閘，并且抽屜拉出后，一次部分完全被絕緣件遮擋，手不可觸及，在操作手柄上掛鎖，從而保證了操作的嚴格性和操作人員的人身安全。柜體的功能單元小室的隔板和其它安裝支件均采用鍍鋅鈍化表面處理，充分保障了整個柜體的導電連續性，因此它具有良好的保護性能。

　　總之，低壓抽屜開關柜已普遍采用"C"型材，它的框架結構簡單、安裝方便。提高了設備的絕緣性能，防止過電壓產生的絕緣破壞而導致短路，控制設備的溫升，防止柜內溫度過高，設備的結構是服從產品的電氣性能，只有電氣性能完善、結構合理、安全可靠的設備才能體現最合理的結構設計，為國民經濟的發展做出貢獻。
