消防配電柜廠家的技術要求

發布日期：2016-04-22 00:00 來源：http://cqno1.com 點擊：

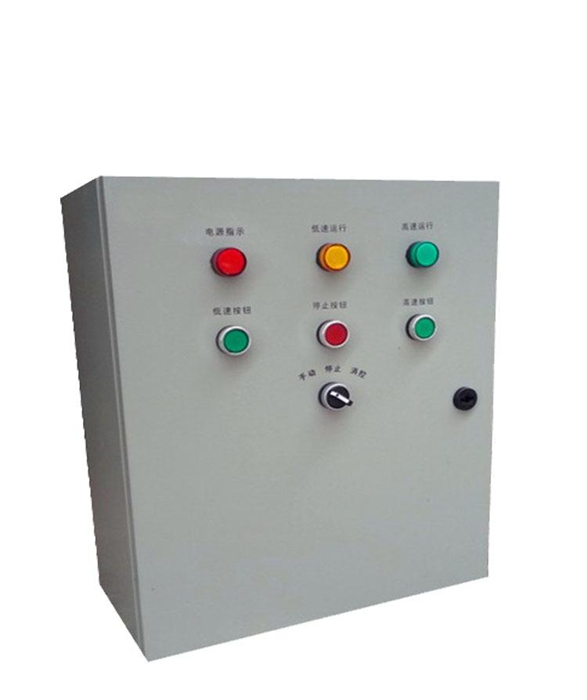

消防配電柜廠家

1、消防配電柜廠家箱裝有銘牌，標明生產廠家及規格、型號。

2、設備附件齊全，外觀檢查完好無損。

3、柜體采用冷軋鋼板制作，符合相應規范中的配電箱制作工藝及材質要求，箱柜門不低于2mm，護板及襯板不小于1.5mm。掛墻式箱體不低于1.5mm，箱體表面處理為靜電噴涂，涂層有良好附著力，顏色選擇另行確定。

4、配電箱和各種器件應具有產品合格證、生產許可證、3C認證及安裝技術文件。

5、箱體應具有一定機械強度，周邊無損傷。

6、箱內配線整齊，無絞接現象。綁扎成束或敷于線槽內卡在安裝架上，配線有合理余量導線連接緊密，不傷線芯，不斷股。

7、箱柜內部結構布置嚴格按系統圖執行，并考慮電纜敷設空間及安裝電纜頭位置。

8、箱柜內采用多股導線端部均加不開口接線端子，導線中間沒有接頭。箱體內配線顏色按照規范執行，端部有明顯的相序標志。帶端子號的配線與原理圖相符合，號碼清晰，不褪色。

9、箱內分別設置中性線N和保護地線PE匯流排，中性線和保護地線經匯流排配出。

10、每路配電開關及保護裝置的規格、型號應符合設計要求。

11、箱內開關動作靈活可靠。

12、信號回路的信號燈、按鈕等動作和信號顯示準確。

13、相間和相對地間的絕緣電阻值應大于0.5

14、箱柜內空間距離滿足電源進線端子壓接的空間需要。電源進線和控制線不公用同入一個進線孔，并單獨壓接。絕緣導線穿越金屬隔板上的穿線孔時，要在孔上加光滑的襯套。

15、柜中回路較多的端子排可按電流回路、電壓回路、控制回路、保護回路劃分，為便于接線和保護。

16、各種具有消防聯動的功能的控制箱，附加功能必須保證消防驗收。

17、投標人如使用新技術、新工藝、新材料，必須經有關部門試驗和按規定組織鑒定。不得使用未經試驗或未達到技術指標要求的產品。

18、運輸過程中做好防水、防塵保護。

19、貨到現場，供貨人提供產品合格證、檢驗證書、裝箱單、接線圖、不干膠的系統圖、原理圖等資料。每個箱柜的編號、名稱與設計圖紙相符合，編號標牌牢固清楚，以便長期保留。

20、供貨人根據招標人要求派有關技術人員及時處理解決維修更換元件等現場服務事宜。

21、配電箱柜內元器件要求箱內主要元件要求：塑殼及微斷選用ABB及北元、正泰品牌；隔離開關選用斯沃品牌；軟起動選用上海雷諾爾品牌。

22、投標單位必須按照招標方指定品牌報價，否則視為廢標。

所選元件必須滿足原設計功能要求。其余相關電器元件

參考圖紙標注型號進行選擇。
