一、概述：

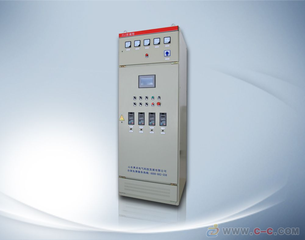

PLC控制柜即可編程控制柜,具有過載、短路、缺相保護等保護功能。它結構緊湊、工作穩定、功能齊全。能適應各種大小規模的工業自動化控制場合。既可以單柜自動控制，也可以按照實際控制規模大小，多柜通過工業以太網或工業現場總線網絡組成集散(DSC)控制系統。目前，我公司研發的PLC控制柜主要應用在污水處理、電力、化工等行業中。
二、結構組成：
1.電源：一般交流電壓波動在+10%(+15%)范圍內
2.中央處理單元(CPU)：是PLC的控制中樞。對大型PLC控制柜可采用雙CPU構成冗余系統或采用三CPU的表決式系統，以保證運行的穩定性。
3.存儲器：（1）.系統程序存儲器用于存放系統軟件；（2）.用戶程序存儲器用于存儲應用軟件。
4．輸入輸出接口電路
（1）.現場輸入接口電路由光耦合電路和微機的輸入接口電路組成，它是PLC控制柜與現場控制的接口界面的輸入通道。
(2).現場輸出接口電路由輸出數據寄存器、選通電路和中斷請求電路集成，作用是向現場的執行部件輸出相應的控制信號。
5.功能模塊:計數、定位等功能模塊。
6.通信模塊:PLC通訊模塊主要作用是與工控機上位或者是觸摸屏以及下級設備之間建立主從控制。
三、使用條件：
1.供電電源：單相交流220v，DC直流24V， (-10%，+15%)，50HZ
2.防護等級：IP41或IP20
3．環境條件：（1）環境溫度在0℃-55℃，防止太陽光直接照射;
（2）空氣的相對濕度應小于85%(無凝露)。
（3）遠離強烈的震動源。
（4）避免有腐蝕和易燃的氣體。
四、規格型號：
PKZ-D50-A4型、PKZ-D50-A8型。
PKZ-80-A4型、PKZ-80-A8、PKZ-80-A16型
PKZ-100-A4型、PKZ-100-A8、PKZ-100-A16型
PKZ-120-A4型、PKZ-120-A8、PKZ-120-A16型
PKZ-160-A4型、PKZ-160-A8、PKZ-160-A16型
