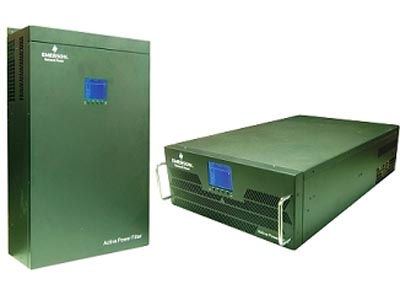

主要技術參數
系統參數
0.4kV低壓配電系統采用三相四線制,接地保護系統采用TN-S方式。配電方式:TN-S母線(獨立的N線和PE線)系統母線電壓:AC 0.4/0.23kV?系統額定電壓:AC0.38/0.22kV額定頻率:50Hz0.4kV系統接地方式:中性點直接接地4.2.2設備技術參數
工作電壓:
AC380士15%;工作頻率:50HZ;額定容量:見供貨數量;過載能力120%(10ms);有源濾波器適用于三相四線TN-S系統,在濾出相線諧波電流的同時濾出中性線內的諧波電流,中性線濾波能力3倍于相線電流。開關頻率:20kHz(平均);全響應時間:<20ms;功率損耗:滿載時≤額定容量3%;噪音:≤60dB;
濾波效果:
在滿負荷工作情況下,電壓畸變率≤2%,電流畸變率≤3%;?濾波器應能方便地通過并聯實現擴容;
MTBF(平均無故障時間)≥10萬小時;防護等級:IP21。
開關柜廠家的技術性能及要求
低壓有源濾波裝置為封閉式戶內成套設備,其功能為用于動態抑制諧波,同時可進行無功補償,它能對大小和頻率都變化的諧波以及變化的無功進行補償。為保證地鐵供電系統安全有效的運行,要求低壓有源濾波裝置滿足地鐵環境條件、技術先進、生產工藝成熟可靠、結構緊湊、便于安裝和維護。
有源濾波器的控制
有源濾波器的控制系統包括指令電流運算電路和電流跟蹤控制電路。指令電流運算電路主要作用是對采樣數據進行計算和分析,得出指令信號。
對有源濾波器進行控制管理,包括:對濾波參數進行編程、同時濾除多種諧波的選定、不同功能的優先次序設定、無功補償?shù)墓β室驍?shù)設定、相平衡、零無功功率濾波。
繼電保護配置及測量
進線采用斷路器,且在主回路配置熔斷器,實現裝置內的過載、過電流、短路保護。裝置內具有過載、過壓、過熱、缺相、短路、控制電壓欠壓等保護功能及外部輸出警報、跳閘端口。
裝置內部應能實現IGBT自動限流功能,保證濾波器自動限制在100%額定容量輸出,而不會發生濾波器過載運行。
過壓保護:防止系統出現過電壓,在系統發生過電壓時閉鎖有源濾波器輸出,同時有相?應的告警。
溫度保護:包括外殼溫度過熱保護功能和芯片溫度過熱保護功能;當內部溫度超過預定值時,閉鎖有源濾波器輸出,并發出告警。浪涌保護:柜內配有防浪涌元件,防止浪涌對濾波器造成的損壞,當防浪涌元件故障時,應提供報警信息。具體的保護方式和內容在設計聯絡時確定。
可進行啟動、終止和重啟濾波器;測量、分析、記錄各種參數;對濾波器進行設定;監測濾波器的負荷和故障記錄;提供濾波器各種表示信息;具有故障記錄功能。
