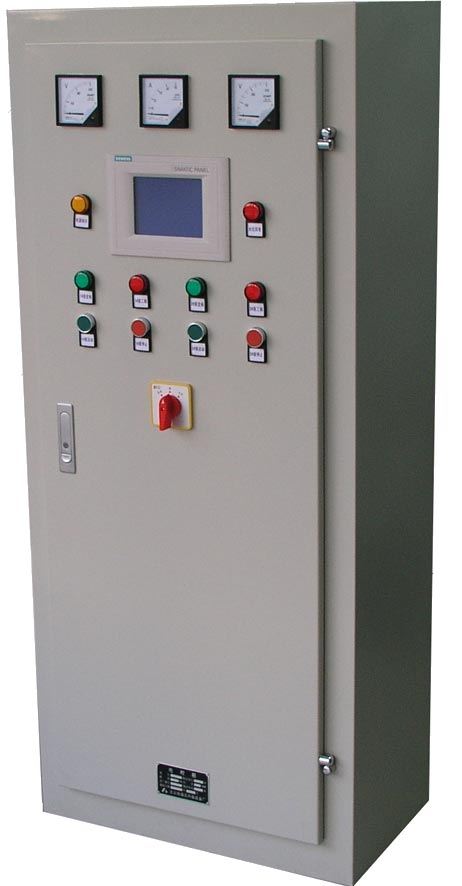

自動化控制柜

星三角啟動控制柜產品特點：

星三角啟動控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。

1、具備過流、過壓、欠壓、缺相保護及事故報警功能

2、品質卓越：精心國際、國內名牌電器元件及優質標準柜體，精心設計，精工制作。

3、功能多樣：從一控一至一控五，主、備泵任意選擇組合，多種起動方式，各類控制形式。故障自動切換。還可為您專門設計。

4、控制方式：

(1)、液位控制：以液位的變化為控制目標;

(2)、壓力控制：以壓力變化為控制目標;

5、切換方式：

(1)、手動切換;

(2)、自動交替切換;

(3)、定時自動切換。

6、啟動方式：星-三角降壓啟動：啟動時電機定子繞組接為“Y"形以減少每相繞組所承受的電壓和電流，運行時電機定子繞組還原為“△”形。

7、起動性能：

(1)、起動電機時是為Y接法，這時電動機錠子繞組所受的電壓在起動已降低到額定電壓的57.7%,此時的起動電流只是電動機額定電流的1/3。起動后轉速增至額定轉速80%時，轉換成“△”形接法運行，轉換時間由時間繼電器進行整定。

(2)、本產品為間斷長期工作制，也可反復短時工作，在反復短時工作，可頻繁操作每小時不大于30次。二次連續起動時?間間隔不小于2分鐘。

二、星三角啟動控制柜功能原理：

1、控制模式

(1)一用一備：控制1#、2#兩臺水泵，自動時，可工作于“1#主2#備”，或“2#主1#備”，兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“手動”超動時用面板操作鈕控制。如用戶要求增加“兩用”模式(即兩臺泵同時用)，請訂貨時詳細說明;

(2)二用一備：控制1#、2#、3#三臺水泵，可工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵將自動投入工作?！笆謩印逼饎訒r用操作鈕控制。若關掉一臺主泵，即變?yōu)椤耙挥靡粋洹比绻脩粢笤黾印叭谩惫ぷ髂Ｊ?三臺泵可同時用)請訂貨時詳細說明;

(3)三用一備：控制1#、2#、3#、4#四臺水泵，可工作于“1#、2#、3#主4#備”或“2#、3#、4#主1#備”或“1#、2#、4#主3#備”或“1#、3#、4#主2#備”四種狀態，當主泵發生故障時，備用泵將自動投入工作?！笆謩印逼饎訒r，用面板操作按鈕控制，若是關掉一臺主泵，即變?yōu)椤皟捎靡粋洹?，若關掉兩臺主泵，即變?yōu)椤耙挥靡粋洹?。如果用戶要求增加“四用”工作模?即四臺泵同時使用)。

二、控制方式

(1)“Y”液位控制：該型控制柜配浮球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止;

(2)“P”壓力控制：該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟動和停止，同時適用于用浮球開關，限位開關及按鈕遙控等各處方式進行控制，是一種“能通用接口”的電機控制柜應有范圍極廣;

(3)“T”溫度控制：該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高低。自動控制水泵的啟動和停止。應用于恒溫，交換機組系統等;()“S”時間控制：該型控制柜內配用時間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止，運用于需定時控制的設備等;

三、星三角啟動控制柜技術參數：星三角啟動控制柜???控制電機功率：15-90KW;控制電壓：380V;控制水泵臺數：1-5臺。

四、星三角啟動控制柜用途廣泛：

XBX型星三角啟動控制柜可廣泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制，控制電機功率范圍15～90KW。

五、星三角啟動控制柜安裝環境：

“星三角”降壓起動控制柜主要用于交流50Hz或60Hz，額定工作電壓至380V，在AC-3使用類別，額定工作電流至95A的電路中，作為電動機的起動之用，起動器設有空氣延時頭，可自動進行“星三角”轉換，以降低電動機起動電流。

1.環境溫度范圍：-5℃～+40℃;

2.空氣濕度范圍：5%～90%RH，無結露;

3.海拔高度：1500米以下;

4.安裝面與水平面的傾斜不超過5°;

5.安裝處無顯著搖動和沖擊振動;

6.安裝處無大量油霧、灰塵或纖維粉塵;

7.使用類別為AC-3;
