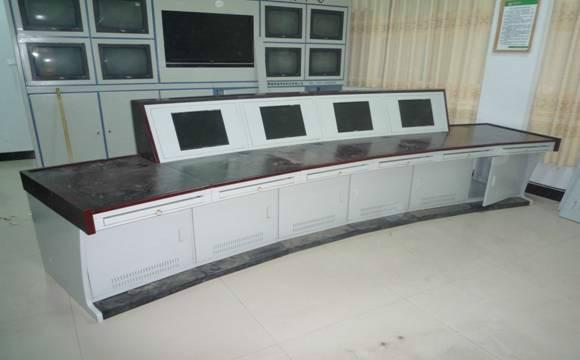

操作臺：

    操作臺是機房弱電設備控制員用的一種專業辦公桌，所有設備都封閉在操作臺內部，整潔、美觀、大氣;內部框架加深為增加放置特制選件、大量計算機主機或其他設備提供了可能性，同時內部設置多功能電纜管理系統，實現強弱電分開，功能性更強。

PS控制柜操作臺需求

(1)共需要10個調度席位，二個席位一組，每個席位支持2個22英寸顯示器，共需要承載支持18個22英寸16:10的顯示器設備，顯示器經過顯示器支臂懸掛在控制臺背板上，背墻高度為320mm，背墻采用鋁制結構，表面經過耐磨電噴處理、防靜電、有易于顯示器支臂懸掛的凹槽。

(2)每個席位內部設置能盛放計算機主機的主機托盤，鍵盤、鼠標、顯示器通過KVM延長設備與機房主機相連，配置方便拆卸的隔板，便于放置KVM延長設備等。

(3)控制臺共需要提供8個6位3孔的PDU電源。

(4)每三個席位一個信息接口，彈起式方式，接口包括2電話、2網絡、1個VGA、1個3.5音頻接口、2個電源接口、1個麥克接口。

(5)每一組席位長度≥6米。

調度操作臺設計與布局

(1)調度控制臺的設計結合招標人的實際情況，布局合理、美觀、可用性高，符合安全規范以及人體工學方面的要求，配置應依照調控中心的實際面積、尺寸以及空間布局的合理性進行設計，并且應考慮到與整個環境的協調性。

(2)調度控制臺安裝與維護的靈活性，整體采用組合式設計，方便拆卸與將來的擴展，

(3)內部結構具有較大的可調整性，輔有專業的各式設備承托架及內配件，使安裝與調整更加方便。

(4)調度控制臺內部框架有線纜通孔，或者同等的線纜管理系統，可在不同的位置以使布線方便有序。

(5)臺面及主體所采用的非金屬材料應當具有防火阻燃的性能，各種材料均采用環保料，保證操作人員的人身健康和安全。

調度操作臺環保要求

控制臺臺面材料符合國際標準GreenGuard綠色衛士認證。

工作臺所使用的粘合劑應采用符合國家環保要求的粘合劑。

工作臺所使用的涂漆材料的應無VOC（揮發性有機化合物）排放。

控制臺應有國家家具及室內環境質量監督檢驗中心出具的檢驗合格報告。

控制臺應獲得環境管理體系認證。

控制臺應符合職業健康安全管理體系認證。

框架要求

    控制臺框架應滿足下圖標準，（可根據內嵌式22英寸顯示屏大小調整寬度）。

（1）主框架

主體框架包含有左右側窗、上下橫梁；通過通用連接件的連接形成一個獨立模塊，各模塊之間通用部件一致可互換，整體連接后的各模塊間內部貫通，各種線纜在控制臺內能自由貫通。

（2）后梁

主體框架后部安裝承重后梁，其鈑金件厚度不小于3mm

（3）后背墻

后背墻固定在后梁上、其懸掛顯示器支臂的凹槽板使用截面厚度不小于2mm的鋁合金型材加工。后背墻整體與主體框架及后梁通過尺寸不小于25mm*25mm方管連接，方管截面厚度不小于2mm，安裝完畢后連成一體。

（4）大面板支臂

主體框架前部安裝臺面板承重支臂、其鈑金件厚度不小于3mm。

（5）中立柱

較長直線模塊中間以中立柱分割內部空間、門板以鉸鏈方式或懸掛方式安裝在中立柱及側窗上，中立柱后面可放置六位三孔PDU電源模塊。

（6）配件

模塊內安裝主機托盤。可根據需求配置配線架、PDU、卡博菲橋架。上橫梁上應每6寸預留一個安裝86盒的圓孔、方便安裝各種強弱電接口。下橫梁進線圓孔需安裝塑料護線套防止線纜劃傷。臺面下部可選配單、雙層鍵盤架。

（7）材料及加工

框架結構中各部件使用一級冷軋鋼板沖壓折彎成型、主體框架使用不低于2mm厚的一級冷軋鋼板加工、承重梁部件使用不低于3mm厚的一級冷軋鋼板加工，外表面靜電塑粉噴涂。

（8）主體框架前后門板

框架前后門板使用實木顆粒板雙帖進口防火板加工，整體厚度不低于20mm，連接鉸鏈?zhǔn)褂酶邫n的無聲緩沖鉸鏈安裝，應具有質輕，手感好，開關門噪音小等優點，保證其100000次無障礙開啟。同時鉸鏈安裝方式必須為快裝式、方便安裝和拆卸。

（9）深度范圍

調度控制臺深度要求在范圍為（1000-1100mm）。

（10）誤差要求

線性 ±0.5 mm以內（含本數）；

垂直 ± 0.5°（含本數）。

臺面要求

    表面覆蓋層應采用具有耐熱、耐煙灼、耐撞擊、耐潮濕、防水、耐腐蝕的高強度高壓耐磨板（HPL），后部面板具有足夠的支撐力以保證橫向的穩定。面板部分為單片結構，各個部分與整個架構應有整體性?？刂婆_(tái)的控制面板應在不需要任何工具的情況下可拆卸。

（1）操作臺臺面結構

    操作臺臺面分為大小面板兩部分。小面板與后背墻、大面板間預留不小于10mm的縫隙，方便從主框架底部出線到臺面。小面板為前檢修面板，使用實木顆粒板雙帖進口防火板加工，整體厚度不低于20mm，通過塑料卡扣式連接方式與主體框架連接。其正面安裝可彈出式不銹鋼按鈕，方便取下小面板檢修產品，大面板使用實木顆粒板雙帖進口防火板加工，整體厚度不低于27mm，兩塊大面板之間開箭頭槽，使用不低于100mm長、不低于6mm粗的拉桿兩端連接、整體連接后必須平整光滑無縫隙。

（2）大面板封邊工藝

    大面前端與人體接觸部位使用不小于30mm寬的軟聚氨酯鴨嘴邊弧形封邊條、保證操作員工作時手臂自然舒適。后端面使用不小于6mm厚的軟聚氨酯封邊條，安裝后整體高于臺面8mm，防止鋼筆等文具滑落。面板、門板、柜類產品使用的實木顆粒板甲醛釋放量均需符合國家標準（需提供正規檢測機構出具的檢測報告）

    操作臺產品結構、外觀、及各種材料的應用投標企業必須擁有自主知識產權，均需提供相關zhuanli證書

（3）工作面及面板表

工作臺面：內部為1" (25 mm) 復合板，表面為高壓HPL。

臺面邊緣：外圍澆鑄柔性的聚氨脂來形成，寬度不低于30mm。

設備正面：（內部為18mm實木顆粒板），表面為高壓HPL，必須使用鉸鏈簡化安裝。

工作面寬度：450 mm -800 mm；

表面到地面距離為：720-750 mm，底部調節腳可微調高度；

工作臺面支撐臂：材料強度標準不低于10 號冷軋鋼；加強桿強度標準不低于12號冷軋鋼。

底部支撐：彎曲應力不小于110 KSI。

HPL覆蓋層：額定厚度：不小于1.2 mm；厚度誤差：± 0.12mm以內（含本數）；磨損阻抗：不小于400周期。

升降監控操作臺技術要求

升降監控臺主結構大部分采用和普通監控臺相同結構。

對于監控操作人員的主要部分（桌面、鍵盤控制、顯示器支架）采用電動升降控制結構。

技術參數：監控臺框架結構采用10Gauge（3.429mm）冷軋鋼板，采用沖壓、CNC（數控機床）定位打孔加工，制成結構架。通過這些結構架拉緊來形成一個拋光的，矩形的結構。

主支撐框架采用10Gauge（3.429mm）冷軋板材料；輔助框架采用12Gauge（2.667mm）冷軋板材料。

制造誤差控制在：線性 ±0.5 mm；垂直 ± 0.5°

主框架結構也是采用和普通工位相同的模塊設計原則，彎角等組合而成；

各種結構架的設計符合人體工程學的要求；

監控臺設備的安裝位置、線纜管理系統都進行特殊的設計，便于設備的安裝、使用、調整，以及各種線纜的布設；

監控臺桌面：桌面板采用1”厚度密度板，表面采用HPL高壓耐磨防火板（1.2mm）貼面；桌子邊緣采用聚氨酯軟包邊，符合人體工程學，確保監控人員長時間工作的舒適性；

自動升降結構：監控臺升降部分采用一臺低噪音的電機，可以平穩將桌面連帶顯示設備上升；

電機具有補償系統，預防階梯形不平穩運動；監控臺升降機具有 2500N (550lb或249.5kg)負載。

顯示器支臂要求

要求顯示器支臂能承受不小于18公斤的負載，應具備伸展的能力。

滿足前后傾角在正負40度的范圍。

顯示器懸掛手臂的底座應可以在不使用工具的條件下，在任意位置定位和固定。

能滿足單層、雙層顯示器安裝的要求，雙層重疊不影響顯示器安裝的穩定性。
