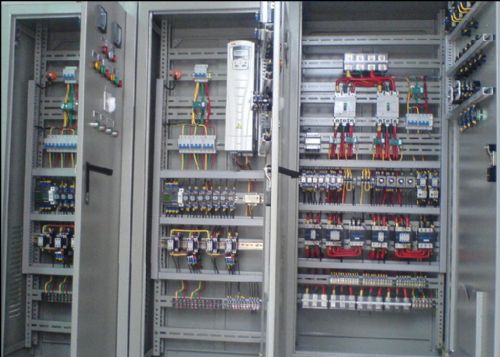

PLC控制柜
PLC綜合控制柜具有過載、短路、缺相保護等保護功能。
概述
PLC,programmable logic controller (PLC),可編程控制柜,控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。
PLC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全??梢愿鶕?jù)實際控制規摸大小,進行組合,既可以實現單柜自動控制,也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DCS)控制系統。 PLC控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、冶金、化工、造紙、環保污水處理等行業中。
PLC控制柜可完成設備自動化和過程自動化控制,實現完美的網絡功能,性能穩定、可擴展、抗干擾強等特點,是現代工業的核心和靈魂??梢愿鶕?jù)用戶需求量身設計PLC控制柜、變頻柜等,滿足用戶要求,并可搭配人機界面觸摸屏,達到輕松操作的目的。設備更可與DCS總線上位機 modbus、profibus等通訊協議的數據傳輸;工控機、以太網等實現的控制和監控。
開關柜廠家產品的典型應用:恒壓供水、空壓機、風機水泵、中央空調、港口機械、機床、鍋爐、造紙機械、食品機械等等。
結構
PLC控制柜一般包括以下五部分:
空氣開關
一個總的空氣開關,這個是整個柜體的電源控制。相信每個柜子都必須要有的一個東西。
PLC
這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個一體化的PLC 但如果工程比較大 可能就需要模塊、卡件式的,同時還可能需要冗余(也就是兩套交替使用)。
電源
一個24VDC的開關電源,大多數的PLC都是自帶24VDC的電源,根據是否確實需要來定是否要這個開關電源。
繼電器
一般PLC是可以直接將指令發到控制回路里,但也可能先由繼電器中轉。打個比方,如果你PLC的輸出口帶電是24VDC的,但是你的控制回路里畫的圖 需要PLC供的節點卻是220VAC的,那么你就必須在PLC輸出口加上一個繼電器,即指令發出時 繼電器動作,但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。
接線端子
這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的PLC控制柜 基本就是需要這些玩意,如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電,可能你就得要增加空開數量?;蛘吣阋狿LC接至上位機,可能就需要增加交換機什么的。視情況而定。
使用條件
供電電源:DC直流24V,兩相交流220v,(-10%,+15%),50HZ
防護等級:IP41或IP20
環境條件:環境溫度在0℃-55℃,防止太陽光直接照射;空氣的相對濕度應小于85%(無凝露)。遠離強烈的震動源,防止震動頻率為10-55HZ的頻繁或連續震動。避免有腐蝕和易燃的氣體。
