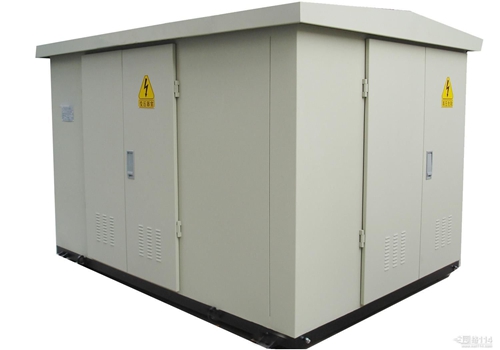

箱式變電站

■ 概述

箱式變電站國家標準定義為“高壓/低壓預裝式變電站”，一般習慣稱為“箱式變電站”。

箱式變電站是由高壓開關設備、電力變壓器和低壓開關設備三部分組合在一起而構成的配電裝置。因其比土建變電站使用靈活方便、體積小、占地少、造價低、施工快、可靠性高、美觀等一系列優點，被廣泛用于城網改造，以及高層樓寓、住宅小區、工業園區、商業中心、空港、車站碼頭、學校、廠礦企業等場合。

■ 型號說明

開關柜廠家

■ 使用環境條件

● 海拔：不超過2000M；

● 環境溫度：-25℃~+25℃；

● 空氣相對濕度不超過95% （20℃時）；

● 日溫差小于25℃；

● 戶外風速不超過35m/s；

● 地面傾斜度不大于3°；

● 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。

■ 結構特點

結構緊湊、占地面積小、強度高、運輸安裝方便。用戶可根據需求選擇不同的結構形式。

變電站箱體分為鋼板箱體及鋁合金箱體，骨架用成型鋼材焊接或用螺栓連接，其結構分為高壓室、變壓器室及低壓室。底座由槽鋼焊接而成，整體強度高。門及外壁由鋼板、復合板或鋁合金制成。經防腐處理，具備長期戶外使用的條件，確保防腐、防水、防塵性能，同時外形有普通型、景色型等各種造型設計，可滿足不同場合使用。變電站外殼設有通風和隔熱以及濾塵裝置。并可根據需求加裝室溫監視、防凝露裝置。

TS控制柜廠家變電站具備完善的機械或電氣連鎖，滿足“五防”要求，具備完善的檢測、控制和保護手段。并可以與FTU系統配套使用，滿足配網系統自動化。

YB型系列預裝式變電扎，根據排列方式分為“目”字和“品”字排列，也可以根據需要演化成其他形式。

圖1目字型排列圖2目品字型排列

開關柜廠家

■ 優點

● 功能齊全可靠：可以切斷負荷電流，進行全范圍的電流保護，有環網（雙電源）、終端兩種接線供電方式，具備土建變電站的基本功能；

● 投資少、占地面積小、安裝簡單方便、加快供電進度：

a、投入資金少：比土建變電站投入資金少；

b、占地面積?。捍蠹s只要土建變電站體積的1/5；

c、安裝簡單方便：現場工作人員只需擰緊四個安裝螺栓和接好進出線電纜、接地線即可。

● 供電安全可靠：采用全封閉設計、全絕緣結構，防護等級高，不低于IP33，完善的機械或電氣連鎖，滿足“五防”要求，確保人身安全；

● 性能卓越的變壓器：采用D，yn11連接方式，協波分量小，電壓質量高，波形好，在三相不平衡負荷下能夠穩定運行；

● 維護簡單方便：采用插拔熔斷器及全絕緣肘型電纜頭使更換維護更為簡單方便。

■ 主要技術參數

名稱	單位	高壓側	變壓器	低壓側
額定電壓	kV	12	12/0.4	0.4
額定容量	kVA		50~1250
額定電流	kA	200~630		100~2500
額定短路開斷電流	kA	20~31.5
額定短路關閉電流	kA	50~80
接地回路峰值耐受電流	kA	40
接地回路短時耐受電流	kA/S	16/2		16/1
1min工頻耐壓	kV	42	35	2.5
雷電沖擊耐壓	kV	75	75	9.8
外殼防護等級	IP33
噪聲水平	dB	65（干式變壓器）、55（油式變壓器）
