■ 概述

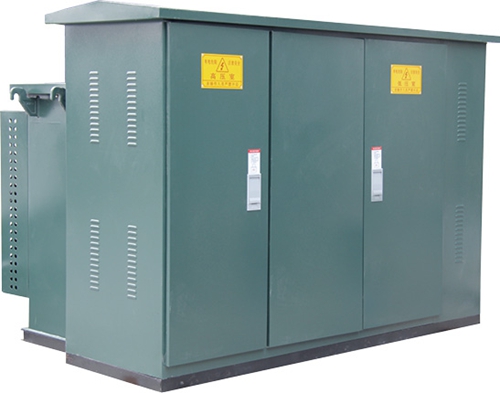

箱式變電站國家標準定義為“高壓/低壓預裝式變電站”,一般習慣稱為“箱式變電站”。
箱式變電站是由高壓開關設備、電力變壓器和低壓開關設備三部分組合在一起而構成的配電裝置。因其比土建變電站使用靈活方便、體積小、占地少、造價低、施工快、可靠性高、美觀等一系列優點,被廣泛用于城網改造,以及高層樓寓、住宅小區、工業園區、商業中心、空港、車站碼頭、學校、廠礦企業等場合。
■ 型號說明
■ 使用環境條件
● 海拔:不超過2000M;
● 環境溫度:-25℃~+25℃;
● 空氣相對濕度不超過95% (20℃時);
● 日溫差小于25℃;
● 戶外風速不超過35m/s;
● 地面傾斜度不大于3°;
● 無火災、爆炸危險、嚴重污染、化學腐蝕及劇烈震動的場所。
■ 結構特點
結構緊湊、占地面積小、強度高、運輸安裝方便。用戶可根據需求選擇不同的結構形式。
變電站箱體分為鋼板箱體及鋁合金箱體,骨架用成型鋼材焊接或用螺栓連接,其結構分為高壓室、變壓器室及低壓室。底座由槽鋼焊接而成,整體強度高。門及外壁由鋼板、復合板或鋁合金制成。經防腐處理,具備長期戶外使用的條件,確保防腐、防水、防塵性能,同時外形有普通型、景色型等各種造型設計,可滿足不同場合使用。變電站外殼設有通風和隔熱以及濾塵裝置。并可根據需求加裝室溫監視、防凝露裝置。
變電站具備完善的機械或電氣連鎖,滿足“五防”要求,具備完善的檢測、控制和保護手段。并可以與FTU系統配套使用,滿足配網系統自動化。
YB型系列預裝式變電扎,根據排列方式分為“目”字和“品”字排列,也可以根據需要演化成其他形式。
圖1目字型排列 圖2目品字型排列
■ 優點
● 功能齊全可靠:可以切斷負荷電流,進行全范圍的電流保護,有環網(雙電源)、終端兩種接線供電方式,具備土建變電站的基本功能;
● 投資少、占地面積小、安裝簡單方便、加快供電進度:
a、 投入資金少:比土建變電站投入資金少;
b、 占地面積?。捍蠹s只要土建變電站體積的1/5;
c、 安裝簡單方便:現場工作人員只需擰緊四個安裝螺栓和接好進出線電纜、接地線即可。
● 供電安全可靠:采用全封閉設計、全絕緣結構,防護等級高,不低于IP33,完善的機械或電氣連鎖,滿足“五防”要求,確保人身安全;
● 性能卓越的變壓器:采用D,yn11連接方式,協波分量小,電壓質量高,波形好,在三相不平衡負荷下能夠穩定運行;
● 維護簡單方便:采用插拔熔斷器及全絕緣肘型電纜頭使更換維護更為簡單方便。
■ 主要技術參數
名稱 | 單位 | 高壓側 | 變壓器 | 低壓側 |
額定電壓 | kV | 12 | 12/0.4 | 0.4 |
額定容量 | kVA | 50~1250 | ||
額定電流 | kA | 200~630 | 100~2500 | |
額定短路開斷電流 | kA | 20~31.5 | ||
額定短路關閉電流 | kA | 50~80 | ||
接地回路峰值耐受電流 | kA | 40 | ||
接地回路短時耐受電流 | kA/S | 16/2 | 16/1 | |
1min工頻耐壓 | kV | 42 | 35 | 2.5 |
雷電沖擊耐壓 | kV | 75 | 75 | 9.8 |
外殼防護等級 | IP33 | |||
噪聲水平 | dB | 65(干式變壓器)、55(油式變壓器) |
■ 訂貨須知
● 訂貨時應說明型號、規格、數量、顏色、交貨日期及交貨方式;
● 變壓器類型及容量,若用戶無要求,將按我公司標準配置;
● 接線方案、電氣原理圖及對設備和原器件的要求;
● 如有特殊要求,雙方另行協商解決。
