抽屜高度(E=25)

8E/4 1/4單元額定電流最大63A(可裝63型及以下塑殼斷路器)

8E/2 1/2單元額定電流最大100A(可裝100型及以下塑殼斷路器)

8E=200MM 1單元額定電流最大250A(可裝250型及以下塑殼斷路器)

12E=300MM 1.5單元額定電流最大630A(可裝630型及以下塑殼斷路器,空間不夠的時候采用,一般用2單元的就可以了)

16E=400MM 2單元額定電流最大630A(可裝630型及以下塑殼斷路器)

20E=500MM 2.5單元額定電流最大630A(可裝630型及以下塑殼斷路器)

24E=600MM 3單元額定電流最大630A(可裝630型及以下塑殼斷路器)

一單元抽屜層高200mm，可分為8E/4、8E/2、8E、12E、16E、20E、24E，柜體的有效高度為72E，最多可裝9層共36個1/4單元出線回路。

開關柜廠家抽屜的推拉機構與塑殼斷路器的操作機構是分別獨立的。

柜體有效安裝高度200mmx9層=1800mm

抽屜單元設有機械聯鎖裝置

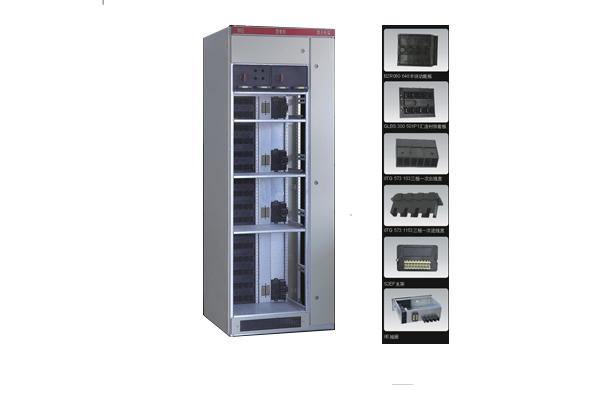

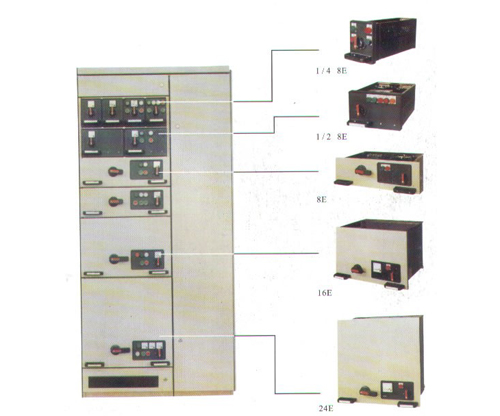

有五種標準尺寸，都是以8E(200mm)高度為基準：

8E/4: 在8E高度空間組裝4個抽屜單元。

8E/2: 在8E高度空間組裝2個抽屜單元。

8E: 在8E高度空間組裝1個抽屜單元。

16E: 在16E（400mm）高度空間組裝1個抽屜單元。

24E: 在24E（600mm）高度空間組裝1個抽屜單元。

在五種抽屜單元可在一個柜體中做單一組裝，也可用作混合組裝。一個柜體中做單一組裝時最多容納抽屜單元數見下表所示。

抽屜形式	8E/4	8E/2	8E	16E	24E
最多容納單元數	36	18	9	4	3

Drawer height (E = 25)

8E/4 1/4 unit maximum rated current of 63A (MCCB 63 and below can be mounted)

8E/2 1/2 unit maximum rated current of 100A (MCCB 100 and below can be mounted)

8E= 200MM 1 unit maximum rated current 250A (MCCB 250 and below can be mounted)

12E= 300MM 1.5 units maximum rated current of 630A (MCCB 630 and below can be mounted, to be used when there is not enough space, usually with two units)

16E= 400MM 2 units maximum rated current of 630A (MCCB 630 and below can be mounted)

20E= 500MM 2.5 units maximum rated current of 630A (MCCB 630 and below can be mounted)

24E= 600MM 3 units maximum rated current of 630A (MCCB 630 and below can be mounted)

one-unit drawer with layer height at 200mm can be divided into 8E/4, 8 E/2, 8 E, 12E, 16E, 20E and 24E, the effective height of the cabinet is 72E, which can hold up to 9 layers of 36 1/4 unit outlet circuits.

The push-and-pull mechanism of the drawer is independent of the MCCB operating mechanism.

Effective mounting height of the cabinet: 200mmx9 layers = 1800mm

Drawer unit is provided with mechanical interlock device.

There are five standard sizes, with 8E (200mm) height as a benchmark:

8E/4: four drawer units installed in 8E.

8E/2: two drawer units installed in 8E.

8E: one drawer unit installed in 8E.

16E: one drawer unit installed in 16E (400mm).

24E: one drawer unit installed in 24E (600mm).
