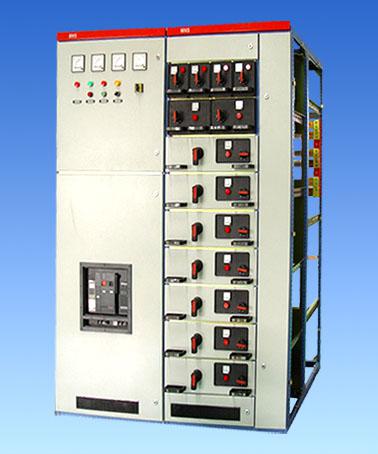

WM系列（C型材）低壓抽出式開關設備柜體

一、概述：

        WM系列（C型材）低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V （690V），額定電流為 4000A 及以下的發、供電系統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，本產品符合 GB7251.1、JB/T9661等標準。

 二、結構特點：

（1）新型手搖式機構，分手操和電操兩大類。為多圈省力搖進方式，實現輕松、靈活、平穩推進移出抽屜，三工位具有機械定位、顯示，并帶有“咔噠”的聲音提示功能，推進630A的三極、四極方案抽屜輕松靈活；合閘聯鎖具有再扣復位功能，推進機構原理與聯鎖機構為國內外同行業先進技術。其中電操專用的聯鎖機構，能確保切斷負載移動抽屜，有效防止誤操作，實現搖手柄進入機構（可操作狀態）電操機構無法取電，只有拔出搖手柄，電操機構方可取電，使空開電動合閘，具有很高的操作安全性。

（2）三位置手拉式或推進聯鎖機構應用于單元抽屜，具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能。

（3）新型小型三位置手拉推進機構應用于1/2、1/4抽屜單元, 具有三位置鎖定、顯示、合閘聯鎖位置輔助電源功能，開關再扣復位功能。

（4）抽屜新型推進聯鎖機構具有分離、試驗、連接位置機械顯示，電氣接點與位置同步。

三、柜體附件特點：

（1）主電路插頭：插頭彈簧的定位是插頭結構可靠性的重要保證，彈簧的壓力，尤其是500次插拔后的壓力變化較大，是目前市場所見插頭的最大問題。本插件彈簧采用不銹鋼材質，性能穩定可靠，插頭采用疊片式，4片銅片為一組，每組有獨立的觸頭彈簧固定結構，耐受過載電流能力強。進出線插件全部取消壓鉚電纜的接線方式，避免壓鉚不可靠產生不良影響，確保運行設備質量安全可靠。

（2）二次接插件：長行程，滿足試驗、工作位置連接要求，行業內首創將兩排接線固定端和兩排出線端上下分開，接線和出線互不干涉，使接線更方便，布線更 美觀。

（3）儀表板：開門式空心結構，方便接線、元器件安裝及檢測，元器件安裝空間164mm×122mm，能滿96mm×96mm數顯表安裝，還可安裝其他燈表等，空心處用鋼板制作，方便制造開孔。

（4）1/2、1/4抽屜結構： 1/2及1/4抽屜操作方式為手拉式三位置操作機構。開關合閘，抽屜與柜體聯鎖，無法拔出抽屜， 1/2及1/4抽屜采用一側無側板的做法，方便成套廠家安裝元器件及接線，1/2抽屜能滿足125A電流的后出線、63A的側出線及后出線。1/4抽屜可以滿足后出線及側出線。

（5）垂直通道：本柜型垂直通道可選用半套功能板及普通鋼板通道。

（6）鉸鏈：應用于抽屜門、固定門，安裝方式為嵌入式（不需要焊接螺柱），全部采用高精度鋅鋁鉸鏈，能提高柜體外觀整體水平，保證防護等級的一致性。

（7）門鎖：應用于抽屜門、固定門，具有防門板下墜功能，門鎖好后下墜不超過0.5mm。

（8）抽屜采用導向定位推進：除了抽屜導軌外，本產品抽屜底部增加了抽屜左右限位導向裝置、抽屜面板端的上下限位裝置，保證一二次插件的可靠插入。確保抽屜移動三位置無異常機械摩擦，無機械故障，抽屜互換性100%，門縫垂直及水平方向都能保證在1mm之內，600mm或800mm高抽屜推進輕松靈活，抽屜上下不傾斜，確保柜體外觀高水平、保證IP40的盤面防護等級。同時將抽屜隔板上推進裝置的單點受力方式改為多點受力，使抽屜推進平穩，并能承受更大的推力。

（9）盤面：盤面細化，柜體盤面細節充分考慮色澤搭配、鉸鏈外觀、回路標記框、儀表板、門鎖、抽屜結構，保證了盤面的整齊和門縫均勻美觀。

四、開關柜廠家柜體加工工藝特點：

（1）柜體部分：所有操作人員可能接觸到的零件直角部分全部倒R角，防止刮蹭傷人；改進型母線框安裝母線更方便，外型更美觀；頂蓋上安裝的通風刪具有防滴水功能；

（2）抽屜部分：抽屜采用雙折邊定位槽鉚釘鉚接工藝，所有零部件采用模具一次成型，真正實現抽屜100%互換，同時雙折邊、鉚釘工藝解決了板材毛刺、自供螺絲尖頭傷手的缺陷。

 （3）接插件：抽屜進出線一次插件，可直接和功能板及金屬通道配合使用，二次接插件接線方便、布線美觀。

（4）垂直通道：可選用半塊功能板或鐵質通道，并能方便互換。

 五、本系列柜體各功能單元采用模塊化設計，單元組合靈活方便，可實現并替代目前市場上標準MNS、改進型MNS、標準GCS、改進型GCS、GCK的所有方案及功能。
