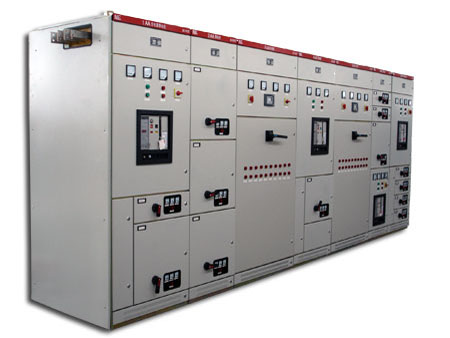

高壓配電設備

產品型號及含義

用途

     1.KYN-10戶內交流金屬鎧裝移開式開關設備(以下簡稱手車式柜)手車柜適用于交流50Hz額定電壓3―10KV中心點不接地的單母線及單母線分段系統的戶內成套配電裝置,供各類型發電廠,變電站及工礦企業作為接受和分配網絡電能對電路實行控制保護監測.

     2.KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系3.6~12kV三相交流50Hz,單母線及單母線分段系統的戶內成套開關設備,主要作為發電廠,變電所,冶金,造紙,石化,紡織及工礦企業的高壓配電裝置,可用于電動機,變壓器和電容器的控制與保護.

     3.KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備稱開關,系3.6-12KV,三相交流50Hz單母線及單母線分段系統的成套配電裝置.主要用于發電廠,中小型發電機送電,工礦企事業配電以及電業系統的二次變電所的受電,送電及大型高壓電動機起動等,實行控制保護,監測之用.本開關柜滿足IEC298,GB3906等標準要求.

結構特點

    1.KYN戶內交流金屬鎧裝移開式開關設備(以下簡稱手車式柜)是根據《3-35KV交流金屬封閉開關設備》按IEC298《交流金屬封閉開關設備和控制設備》標準設計制造,同時也能滿足水電部提出的高壓開關柜應具有"五防"功能的要求.

    2.KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備中一部分,可與KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備配套使用,構成組合式配電裝置.本開關柜是一種雙層鎧裝F-C柜,一面開關柜可容納兩臺F-C手車,相當于兩面單層柜的功能,而占地面積同一面單層柜差不多.為用戶節省大量的占地面積及設備投資.本產品選用的真空接觸器是專門為雙層柜結構計的,具有結構簡單,體積小,造型美觀,絕緣水平高,壽命長等優點,有電保持和機械鎖扣兩種結構.

    3.KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備,柜體為鎧裝式結構,采用中置式布置,分為斷路室,主母線室,電纜室和繼電器儀表室,為使柜體具有承受內部故障電弧的能力,除繼電器室外,各功能隔室均設有排氣通道和匯壓窗,一次觸頭為捆綁式圓觸頭.

    開關高備可按用戶要求,采用前維護型結構,使設備可以靠墻安裝或背靠背安裝.開關設備內裝有安全可靠的聯鎖裝置,完全滿足"五防"閉鎖要求.

    a,斷路器手車在推進或拉出過程中,無法合閘;

    b,斷路器手車只有在試驗位置或工作位置時,才能進行合,分操作而且在斷路器合閘合,手車無法從工作位置拉出;

    c,僅當接地開關處在分閘位置時,斷路器手車才能從試驗位置移至工作位置;僅當斷路器手車處于試驗位置或柜外時,接地開關才能進行分,合閘操作;

    d,接地開關處于分閘位置時,后門無法打開;

    e,手車在工作位置時,二次插頭被鎖定,不能被撥除.

    斷路器室底盤架兩側除設有供手車運動的固定導軌外,為便于對斷路器進行觀測與檢查,在固定導軌兩側專門設有可抽出的延伸導軌,當斷路器分閘后,可將兩根延伸導軌拉至柜外,這樣手車即可從柜內直接移至柜外的延伸導軌上.

高壓開關柜廠家淺析高壓開關柜的檢修方法

控制回路查找

    按相對編號法，參照控制回路展開圖、端子排圖，利用通燈查線，重點檢查跳、合閘回路。

常見故障的處理方法

.   1、當電動操作失靈時，應首先判斷是電氣故障或是機械故障。

   (1)當電動合閘失靈時，如直流接觸器HC不動作，則一般是電氣控制回路故障；如合閘銜鐵動作，但出現卡澀或機構掛不牢而引起脫落現象，一般是機械故障。

   (2)當電動分閘失靈時，如分閘銜鐵TQ不動作，則一般是電氣控制回路故障；如分閘銜鐵動作，則一般是機械故障。

   2、合閘失靈處理方法?(電氣故障)

   (1)如果直流接觸器HC動作，則為合閘線圈回路斷線，如熔斷器3RD(4RD)熔斷或回路元件接線不良，合閘線圈HQ斷線等原因。

   (2)如果直流接觸器HC不動作，則為合閘回路斷線，如合閘接觸器HC線圈斷線或匝間短路、輔助觸點故障、回路端子松動等原因。

   利用通燈查線，及時排除故障。

   3、閘失靈處理方法?(電氣故障)

   (1)檢查控制回路1RN(2RD)及直流電源是否正常。

   (2)利用通燈檢查跳閘回路，查明故障點，并及時排除。

    我國正處于工業化和城鎮化快速發展的重要時期，能源需求具有剛性增長特征。電力作為一種清潔、使用方便的能源，在能源工業中占有極為重要的地位，是國家進步和繁榮不可缺少的動力。預計到2020年，我國用電需求將達到7.7萬億千瓦時，發電裝機將達到17億千瓦左右，均為現有水平的2倍以上。

    電網作為電力輸送和消納的載體，已成為能源供應系統的關鍵組成部分。以500千伏交流和±500千伏直流構成的主網架，難以滿足未來遠距離、大容量輸電以及電網安全性和經濟性的需要，必須加快建設特高壓電網，以保障電力與經濟社會的協調發展，實現電力工業可持續發展。

    中國的智能電網首先是一個堅強的電網，其中，具有長距離、大容量特征的特高壓電網將成為核心環節。這是由中國經濟發展階段、能源集中分有特點決定的。國家電網公司將按照統籌規劃、統一標準、試點先行、整體推進的原則，在建設±1000KV交流和±800KV、±1000KV直流構成的特高壓骨干網架、實習各級電網協調發展的同時，為人主要環節和信息化等方面，分階段推進 “堅強智能電網”發展，到2020年，使電網的資源配置能力、安全穩定水平，以及電網與電源和用戶之間的互動性得到顯著提高，“堅強智能電網”在服務經濟社會發展中將發揮重要作用。

    智能電網建設將是中國電網為了10年發展的主要方向，這是創新能源汽車之后，又一重量級新興產業規劃。國家電網公司將分3個階段推進堅強智能電網的建設。在3個階段里總投資預計將超過4萬億元。第一階段（2009—2010年）預計投資5500億元；第二階段（2011—2015年）預計投資2萬億元；其中特高壓電網投資3000億元；第三階段（2016—2020年）預計投資1.7萬億元，其中特高壓投資2500億元。
