高壓開關柜廠家開關柜的型號與用途

        KYN系列

        1、產品型號及含義

        2、用途

        1. KYN-10戶內交流金屬鎧裝移開式開關設備（以下簡稱手車式柜）手車柜適用于交流50Hz額定電壓3—10KV中心點不接地的單母線及單母線分段系統的戶內成套配電裝置，供各類型發電廠、變電站及工礦企業作為接受和分配網絡電能對電路實行控制保護監測。

        2. KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系3.6~12kV三相交流50Hz、單母線及單母線分段系統的戶內成套開關設備，主要作為發電廠、變電所、冶金、造紙、石化、紡織及工礦企業的高壓配電裝置，可用于電動機、變壓器和電容器的控制與保護。

        3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備稱開關，系3.6-12KV、三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電及大型高壓電動機起動等，實行控制保護、監測之用。本開關柜滿足IEC298、GB3906等標準要求。

        3、結構特點

        1. KYN戶內交流金屬鎧裝移開式開關設備（以下簡稱手車式柜）是根據《3-35KV交流金屬封閉開關設備》按IEC298《交流金屬封閉開關設備和控制設備》標準設計制造，同時也能滿足水電部提出的高壓開關柜應具有“五防”功能的要求。

        2. KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備中一部分，可與KYN-（F-C）戶內鎧裝雙層移開式交流金屬封閉開關設備配套使用，構成組合式配電裝置。本開關柜是一種雙層鎧裝F-C柜，一面開關柜可容納兩臺F-C手車，相當于兩面單層柜的功能，而占地面積同一面單層柜差不多。為用戶節省大量的占地面積及設備投資。本產品選用的真空接觸器是專門為雙層柜結構計的，具有結構簡單、體積小、造型美觀、絕緣水平高、壽命長等優點，有電保持和機械鎖扣兩種結構。

        3. KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備,柜體為鎧裝式結構，采用中置式布置，分為斷路室、主母線室、電纜室和繼電器儀表室，為使柜體具有承受內部故障電弧的能力，除繼電器室外，各功能隔室均設有排氣通道和匯壓窗，一次觸頭為捆綁式圓觸頭。

        開關高備可按用戶要求，采用前維護型結構，使設備可以靠墻安裝或背靠背安裝。開關設備內裝有安全可靠的聯鎖裝置，完全滿足“五防”閉鎖要求。

        a、斷路器手車在推進或拉出過程中，無法合閘；

        b、斷路器手車只有在試驗位置或工作位置時，才能進行合、分操作而且在斷路器合閘后，手車無法從工作位置拉出；

        c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗位置移至工作位置；僅當斷路器手車處于試驗位置或柜外時，接地開關才能進行分、合閘操作；

        d、接地開關處于分閘位置時，后門無法打開；

        e、手車在工作位置時，二次插頭被鎖定，不能被撥除。

        斷路器室底盤架兩側除設有供手車運動的固定導軌外，為便于對斷路器進行觀測與檢查，在固定導軌兩側專門設有可抽出的延伸導軌，當斷路器分閘后，可將兩根延伸導軌拉至柜外，這樣手車即可從柜內直接移至柜外的延伸導軌上。

XGN系列高壓開關柜

        1、產品型號及含義

        2、用途

        XGN箱型固定式金屬封閉開關設備（簡稱開關柜），主要用于電壓為3KV、6KV、10KV，頻率為50HZ的三相交流電力系統中電能的接受與分配。本系統具有可靠的“五防”閉鎖功能，性能可靠，可廣泛用于高壓電動機的起動、投切運行等場合。

        3、結構特點

        XGN15-12型環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，主回路系統的各隔室均有壓力釋放裝置和通道，各隔室均可靠接地，而且封閉完善，外殼防護等級達到IP3X。開關室內裝有FL(R)N36-12D型三工位負荷開關，該負荷開關的外殼為環氧樹脂澆注而成，內充六氟化硫（SF6）氣體。

        XGN2—10箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6KV，10KV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。

        本開關柜符合國家標準GB3960《3-35KV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套完善的性能可靠，功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。

        開關柜的主開關采用SNl0—10型系列少油斷路器及ZN28A—10型系列真空斷路器。斷路器配用CDl0系列電磁橾動機構或CT8彈簧操動機構；真空斷路器也可配用CDl7系列電磁操動機構、CTl7或CT19B彈簧操動機構。隔離開關采用GN30—10旋轉式隔離開關系列產品。

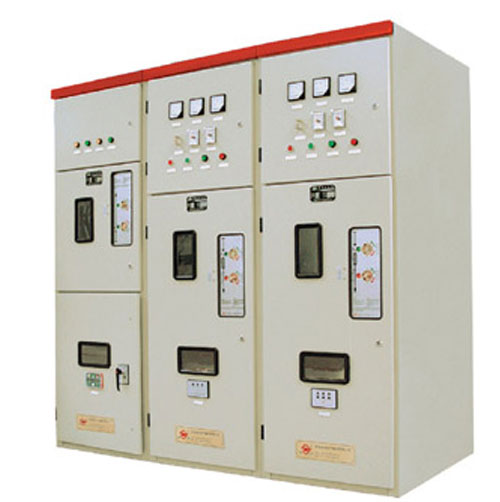

 HXGN系列

        1、產品型號及含義

        HXGN—10型高壓開關柜(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統，環網供電或雙電源幅射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

JYN系列

        1、用途

        1. JYN1-40.5型間隔式交流金屬封閉式開關設備系三相交流50Hz單母線系統的戶內成套裝置，作為接受和分配40.5kV的網絡電能之用。本開關柜具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電掛接地線、防止帶接地送電和防止誤入帶電間隔(簡稱“五防”)的功能。

        2.JYN2—10型移開式交流金屬開關設備(以下簡稱開關柜)用于交流50Hz額定電壓3-10kV單母線系統。其額定電流最大為2500A，額定開斷電流以及廠內用電至31.5kA。作為發電廠變電站中控制發電機、變電站受電、饋電以及廠內用電的主要用柜，也適用于各工礦企業為大型交流高壓電動機的起動和保護之用。

        3.JYN – 3（F）、6（F）型雙層手車式高壓開關柜本產品具有結構設計合理、保護性能好、分?jǐn)嗄芰?qiáng)、動熱穩定性好、互換性強、使用維護安全方便等優點，適用于發電廠、變電站、廠礦企業電氣室、高層建筑等戶內場所。本產品的輔助電路一一對應，用戶只要根據負載選擇主電路方案即可。主電路方案有79種供選擇。

        2、結構特點

        1.JYN1-40.5型間隔式交流金屬封閉式開關設備,本開關柜系戶內保護型成套裝置，由柜體和手車兩部分組成。柜體由角鋼及鋼板彎制而成并分割為手車室、母線室、隔離觸頭室、電纜室、繼電室及端子室等。手車室與隔離觸頭室、電纜室之間，隔以絕緣材料制成的隔板并在其上設有絕緣活門，其它各室之間均以接地的金屬隔開，屬于間隔封閉式開關柜。

        2. JYN2 – 10型移開式交流金屬封閉開關設備,整個設備包括固定的殼體和可移開部件（簡稱手車）兩部分，全由彎制的鋼板焊接而成。殼體由鋼板分成手車間隔、電纜間隔等若干個間隔，隔板為可拆卸式，檢修時方便。

        主回路隔離觸頭有觸頭盒，達到三相隔離觸頭之間的封閉。

        手車分為斷路器手車、電壓互感器手車、電壓互感器與避雷器手車、電容器與避雷器手車、隔離手車、熔斷器手車、接地手車及所用變手車幾種。手車進入和退出工作位置靈活可靠，定位準確。整個設備裝設了一系列完整的防止誤動作的聯鎖機構。

        開關柜外形尺寸：（高×寬×深）2200×840×1500mm。裝SN10-10 III （C）少油斷路器者外形尺寸為2200×1000×1500mm。所用變手車柜外形尺寸為2200×1200×1500mm。

        3. JYN – 3（F）、6（F）型雙層手車式高壓開關柜開關柜分饋電柜和受電柜。饋電柜整個柜體由固定的雙層殼體和裝有滾輪的可移動部件（手車）組成；受電柜內裝有高壓隔離開關和測量保護用的PT手車。本柜具有良好的防誤功能。開關柜內設計了一系列聯鎖，以確保安全和正確的操作。

        外形尺寸（寬×深×高）800×1900×（2300+400）mm。

GR系列

        1、用途

        GR–1型高壓開關柜用于3~10kV變電所作為改善電網功率因數之用。本系列柜為高壓靜電電容器柜，由電容器柜、互感器柜、測量及放電柜組成。

        2、方案分類

        1. GR–1型為普通型，由電容器柜和互感器柜組成。電容器柜分四種方案，互感器柜分三種方案。

        2. GR–1C型為橫差保護型，即當柜內某一電容器跳閘時，依靠接成橫差線路的電流互感器驅使主電路開關跳閘。此型也有四種方案。

        3. GR–1Y型為抑制高次諧波、電抗器型，即帶有串聯電抗器的電容器柜。

        3、結構

        柜體由角鋼及薄鋼板彎制焊接而成，分三層布放，最底層安裝油槽板，測量及放電柜，電壓互感器在中層，電抗器安裝于底層，正面為鋼板門，門上可安裝儀表、開關、信號燈。

GGX2系列

        1、用途

        GGX2–10高壓真空開關柜適用于額定電壓3~10kV，頻率50Hz的三相交流電網中，作為接受和分配電能，并對電路實行控制、監測和保護的成套配電裝置。

        2、結構特點

        本開關柜為金屬封閉箱式外殼，所有帶電體均被封閉在柜內，并按功能分為母線室、斷路器室、電纜室，儀表箱為單獨結構，安裝于柜上；真空斷路器及電磁操作機構或彈簧操作機構為一整體車式結構，推入柜內后用螺栓固定。主接線方案24種。

GGX2系列

        1、用途

        GSG – 1A型雙母線式高壓開關柜適用于區域性變電站，大型工礦企業變電站所及電氣設備試驗站的電壓為3、6、10kV，交流50Hz雙母線系統，亦可于單母線帶有旁路母線的供電系統，作為接受和分配電能之用。

        2、結構

        柜體系用薄鋼板及角鋼焊接而成，底座由槽鋼焊接而成，柜前面有單扇防護網門，后面有雙扇防護網門，頂部母線敞露。

        柜分前后兩室，前室裝有備用（起動）母線隔離開關、線路隔離開關及電纜頭等，前室頂部裝有備用（起動）母線。后室裝有主（工作）母線隔離開關，油斷路器，頂部裝有主（工作）母線隔離開關，前后室之間下部可安裝電流互感器。油斷路器和隔離開關操作機構裝在柜的前面。柜的后面左側有一單扇鋼板門，門內是繼電器室。各室之間，一次電器設備和二次電器設備之間均有薄鋼板隔離?？梢栽谝淮坞娖髟O(shè)備不停電的情況下檢修二次電器設備。

        為防止工作人員誤操作，柜上裝有程序性的電氣聯鎖裝置。

        一次線路方案有48種，還有一次線路方案組合12種，供選用。

GG-1A（F）系列

        1、產品型號及含義

        GG-1A型高壓開關柜為固定式

        GG-1A(F)型防誤型高壓開關柜（固定式具有防誤裝置的高壓開關柜）

        2、用途

        GG-1A型高壓開關柜為固定式，用于工礦企業變、配電站的交流50HZ，3-10KV的三相單母線系統中，接受和分配電能之用。

        GG-1A(F)型防誤型高壓開關柜系固定式具有防誤裝置的高壓開關柜，適用于交流50Hz，額定電壓3.6 KV、10KV，額定電流最大至1000A，額定開斷電流最大至31.5kA的單母線系統中作為接受或分配電能的戶內成套配電高壓設備。

        本柜柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。

        3、結構特點

        GG-1A型高壓開關柜系開啟式，基本骨架結構用角鋼焊接而成，前面板用薄鋼板壓制而成，柜后無保護板，柜內用薄鋼板隔開，柜的上部為斷路器室、下部為隔離開關室，具有程序封鎖功能，使用安全可靠。具有“五防”功能。
