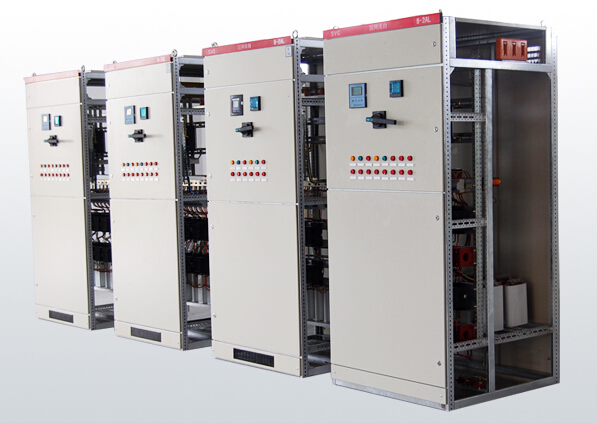

高壓開關柜廠家產品的型號區別及特點

    目前市場上流行的開關柜型號很多,歸納起來有以下幾種型號,現把各種型號的開關柜型號及其優缺點列舉如下,供大家參考:

一 . 型號HXGN、XGN、GG-1A（F）、JYN、KYN柜介紹

    1、HXGN系列:

產品型號及含義

    HXGN—10型高壓開關柜(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統，環網供電或雙電源幅射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。

2、XGN系列

產品型號及含義

用途

    XGN箱型固定式金屬封閉開關設備（簡稱開關柜），主要用于電壓為3KV、6KV、10KV，頻率為50HZ的三相交流電力系統中電能的接受與分配。本系統具有可靠的“五防”閉鎖功能，性能可靠，可廣泛用于高壓電動機的起動、投切運行等場合。

結構特點

    XGN15-12型環網柜采用金屬封閉箱式結構，主開關與柜體為固定安裝，主回路系統的各隔室均有壓力釋放裝置和通道，各隔室均可靠接地，而且封閉完善，外殼防護等級達到IP3X。開關室內裝有FL(R)N36-12D型三工位負荷開關，該負荷開關的外殼為環氧樹脂澆注而成，內充六氟化硫（SF6）氣體。

    XGN2—10箱型固定式交流金屬封閉開關設備(簡稱開關柜)用于3.6KV，10KV三相交流50Hz系統中作為接受和分配電能之用的戶內成套配電設備，具有對電路控制保護和監測等功能。其母線系統為單母線及單母線帶旁路母線，并可派生出雙母線結構。

    本開關柜符合國家標準GB3960《3-35KV交流金屬封閉開關設備》及國際標準IEC298的要求，并具有一套完善的性能可靠，功能齊全、結構簡單、操作方便的機械式防誤閉鎖裝置，簡便而有效的達到兩部提出的“五防”閉鎖功能。

    開關柜的主開關采用SNl0—10型系列少油斷路器及ZN28A—10型系列真空斷路器。斷路器配用CDl0系列電磁橾動機構或CT8彈簧操動機構；真空斷路器也可配用CDl7系列電磁操動機構、CTl7或CT19B彈簧操動機構。隔離開關采用GN30—10旋轉式隔離開關系列產品。

 3、GG-1A（F）系列:

產品型號及含義

    GG-1A型高壓開關柜為固定式

    GG-1A(F)型防誤型高壓開關柜（固定式具有防誤裝置的高壓開關柜）

用途

    GG-1A型高壓開關柜為固定式，用于工礦企業變、配電站的交流50HZ，3-10KV的三相單母線系統中，接受和分配電能之用。

    GG-1A(F)型防誤型高壓開關柜系固定式具有防誤裝置的高壓開關柜，適用于交流50Hz，額定電壓3.6 KV、10KV，額定電流最大至1000A，額定開斷電流最大至31.5kA的單母線系統中作為接受或分配電能的戶內成套配電高壓設備。

    本柜柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。

結構特點

    GG-1A型高壓開關柜系開啟式，基本骨架結構用角鋼焊接而成，前面板用薄鋼板壓制而成，柜后無保護板，柜內用薄鋼板隔開，柜的上部為斷路器室、下部為隔離開關室，具有程序封鎖功能，使用安全可靠。具有五種防止誤操作的功能：

    1．防止帶負荷分合隔離開關。

    2．防止誤入帶電間隔。

    3．防止誤分、合斷路器。

    4．防止帶電掛接地線。

    5．防止帶接地線合閘。

4、JYN系列:

用途

    1. JYN1-40.5型間隔式交流金屬封閉式開關設備系三相交流50Hz單母線系統的戶內成套裝置，作為接受和分配40.5kV的網絡電能之用。本開關柜具有防止誤操作斷路器、防止帶負荷推拉手車、防止帶電掛接地線、防止帶接地送電和防止誤入帶電間隔(簡稱“五防”)的功能。

    2.JYN2—10型移開式交流金屬開關設備(以下簡稱開關柜)用于交流50Hz額定電壓3-10kV單母線系統。其額定電流最大為2500A，額定開斷電流以及廠內用電至31.5kA。作為發電廠變電站中控制發電機、變電站受電、饋電以及廠內用電的主要用柜，也適用于各工礦企業為大型交流高壓電動機的起動和保護之用。

    3.JYN – 3（F）、6（F）型雙層手車式高壓開關柜本產品具有結構設計合理、保護性能好、分?jǐn)嗄芰?qiáng)、動熱穩定性好、互換性強、使用維護安全方便等優點，適用于發電廠、變電站、廠礦企業電氣室、高層建筑等戶內場所。本產品的輔助電路一一對應，用戶只要根據負載選擇主電路方案即可。主電路方案有79種供選擇。

結構特點：

    1.JYN1-40.5型間隔式交流金屬封閉式開關設備,本開關柜系戶內保護型成套裝置，由柜體和手車兩部分組成。柜體由角鋼及鋼板彎制而成并分割為手車室、母線室、隔離觸頭室、電纜室、繼電室及端子室等。手車室與隔離觸頭室、電纜室之間，隔以絕緣材料制成的隔板并在其上設有絕緣活門，其它各室之均以接地的金屬隔開，屬于間隔封閉式開關柜。

    2. JYN2 – 10型移開式交流金屬封閉開關設備,整個設備包括固定的殼體和可移開部件（簡稱手車）兩部分，全由彎制的鋼板焊接而成。殼體由鋼板分成手車間隔、電纜間隔等若干個間隔，隔板為可拆卸式，檢修時方便。

    主回路隔離觸頭有觸頭盒，達到三相隔離觸頭之間的封閉。

    手車分為斷路器手車、電壓互感器手車、電壓互感器與避雷器手車、電容器與避雷器手車、隔離手車、熔斷器手車、接地手車及所用變手車幾種。手車進入和退出工作位置靈活可靠，定位準確。整個設備裝設了一系列完整的防止誤動作的聯鎖機構。

    開關柜外形尺寸：（高×寬×深）2200×840×1500mm。裝SN10-10 III （C）少油斷路器者外形尺寸為2200×1000×1500mm。所用變手車柜外形尺寸為2200×1200×1500mm。

    3. JYN – 3（F）、6（F）型雙層手車式高壓開關柜開關柜分饋電柜和受電柜。饋電柜整個柜體由固定的雙層殼體和裝有滾輪的可移動部件（手車）組成；受電柜內裝有高壓隔離開關和測量保護用的PT手車。本柜具有良好的防誤功能。開關柜內設計了一系列聯鎖，以確保安全和正確的操作。

    外形尺寸（寬×深×高）800×1900×（2300+400）mm。

    開關設備》按IEC298《交流金屬封閉開關設備和控制設備》標準設計制造，同時也能滿足水電部提出的高壓開關柜應具有“五防”功能的要求。

    4、KYN系列

    1） KYN-(F-C)型戶內鎧裝雙層移動開式交流金屬封閉開關設備系KYN-(F-C)戶內鎧裝雙層移開式交流金屬封閉開關設備中一部分，可與KYN-（F-C）戶內鎧裝雙層移開式交流金屬封閉開關設備配套使用，構成組合式配電裝置。本開關柜是一種雙層鎧裝F-C柜，一面開關柜可容納兩臺F-C手車，相當于兩面單層柜的功能，而占地面積同一面單層柜差不多。為用戶節省大量的占地面積及設備投資。本產品選用的真空接觸器是專門為雙層柜結構計的，具有結構簡單、體積小、造型美觀、絕緣水平高、壽命長等優點，有電保持和機械鎖扣兩種結構。

    2）KYN-12/1250-31.5戶內鎧裝移開式交流金屬封閉開關設備,柜體為鎧裝式結構，采用中置式布置，分為斷路室、主母線室、電纜室和繼電器儀表室，為使柜體具有承受內部故障電弧的能力，除繼電器室外，各功能隔室均設有排氣通道和匯壓窗，一次觸頭為捆綁式圓觸頭。

    開關高備可按用戶要求，采用前維護型結構，使設備可以靠墻安裝或背靠背安裝。開關設備內裝有安全可靠的聯鎖裝置，完全滿足“五防”閉鎖要求。

    a、斷路器手車在推進或拉出過程中，無法合閘；

    b、斷路器手車只有在試驗位置或工作位置時，才能進行合、分操作而且在斷路器合閘合，手車無法從工作位置拉出；

    c、僅當接地開關處在分閘位置時，斷路器手車才能從試驗位置移至工作位置；僅當斷路器手車處于試驗位置或柜外時，接地開關才能進行分、合閘操作；

    d、接地開關處于分閘位置時，后門無法打開；

    e、手車在工作位置時，二次插頭被鎖定，不能被撥除。

    斷路器室底盤架兩側除設有供手車運動的固定導軌外，為便于對斷路器進行觀測與檢查，在固定導軌兩側專門設有可抽出的延伸導軌，當斷路器分閘后，可將兩根延伸導軌拉至柜外，這樣手車即可從柜內直接移至柜外的延伸導軌上。
